1. 惟隆銑床直結式主軸生產廠家簡介
惟隆科技股份有限公司成立于1999年，于2001年通過ISO-9002質量體系認證。惟隆具有資深的主軸設計經驗，以專業制造團隊作后盾，并購置精密機械設備、檢測儀器及無塵潔凈隔離式組裝廠房等為基礎，生產CNC車床主軸、銑床主軸、精密復合式加工中心機主軸等各系列精密主軸。惟隆與國內知名大廠、學術機構、研究單位進行輔導配合及技術合作，以加強組裝、檢驗、測試設備，來強化公司內部ＱＡ訓練，以確保質量的穩定。為擴大供貨及服務能力及效率，已在大陸上海等地區設立發貨及售服中心，以滿足更廣大客戶的需求。
2. 惟隆銑床直結式主軸型號
2.1. 潤滑方式：油脂潤滑
2.2. 動平衡等級：G1(ISO 1940規范)
2.3. 溫升：15℃
|
型號 |
主軸 |
轉速 |
前軸 |
前軸承 |
後軸承 |
軸端250min/ |
拉刀力 |
標準主軸 |
備 註 |
|
WD34E |
BT30 |
10,000~15,000 |
?45 |
70*2 |
70*2 |
8μm |
300 |
2.2(3.7)kw |
|
|
TF34E |
BT30 |
10,000~15,000 |
?45 |
70*2 |
70*2 |
8μm |
300 |
2.2(3.7)kw |
|
|
HL34E |
BT30 |
10,000~12,000 |
?45 |
70*2 |
70*2 |
8μm |
300 |
2.2(3.7)kw |
|
|
DS46E |
BT40 |
8,000~15,000 |
?60 |
70*2 |
70*2 |
8μm |
600 |
3.7(7.5)kw |
|
|
DF46E |
BT40 |
10,000~15,000 |
?65 |
70*2 |
70*2 |
8μm |
700 |
5.5(11)kw |
|
|
WD47E |
BT40 |
10,000~15,000 |
?70 |
70*2 |
70*2 |
8μm |
850 |
7.5(11)kw |
有HSK A63刀具 |
|
WD59E |
BT50 |
6,000~10,000 |
?90 |
70*2 |
70*2 |
8μm |
1750 |
11(18.5)kw |
|
|
DD59E |
BT50 |
6,000~10,000 |
?90 |
70*2 |
70*2 |
8μm |
1750 |
11(18.5)kw |
|
|
DD59I |
BT50 |
6,000~10,000 |
?90 |
70*3 |
70*2 |
8μm |
1750 |
11(18.5)kw |
|
|
ZD59E |
BT50 |
6,000~10,000 |
?90 |
70*2 |
70*2 |
8μm |
1750 |
11(18.5)kw |
|
|
ZD59I |
BT50 |
6,000~10,000 |
?90 |
70*3 |
70*2 |
8μm |
1750 |
11(18.5)kw |
|
|
HD5AA |
BT50 |
4,500 |
?100 |
NN*1 |
NN*1 |
8μm |
1750 |
15(26)kw |
|
|
WD5AC |
BT50 |
5,000~8,000 |
?100 |
70*4 |
70*2 |
8μm |
1750 |
15(22)kw |
|
|
WS5AA |
BT50 |
4,500 |
?100 |
NN*1 |
NN*1 |
8μm |
1750 |
15(26)kw |
|
|
WD5BA |
BT50 |
3,000 |
?110 |
NN*1 |
NN*1 |
8μm |
1750 |
15(37)kw |
|
|
WD5DA |
BT50 |
2,500 |
?130 |
NN*1 |
NN*1 |
8μm |
1750 |
15(37)kw |

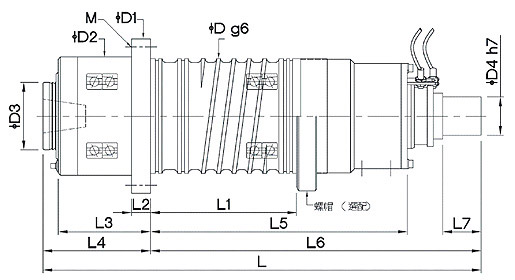

3. 惟隆銑床直結式主軸尺寸表
|
機種 |
?D |
?D1 |
?D2 |
?D3 |
?D4 |
|
WD34E |
?100 |
?138 |
?110 |
?60 |
?24 |
|
TF34E |
?100 |
?138 |
?100 |
?60 |
?38 |
|
HL34E |
?100 |
?146 |
?110 |
?60 |
?38 |
|
DS46E |
?120 |
?164 |
?130 |
?78 |
?50 |
|
DF46E |
?140 |
?185 |
?140 |
?83 |
?50 |
|
WD47E |
?150 |
?202 |
?160 |
?88 |
?50 |
|
WD59E |
?190 |
?245 |
?200 |
?128.57 |
?50 |
|
DD59E |
?190 |
?245 |
?200 |
?128.57 |
?70 |
|
DD59I |
?190 |
?245 |
?200 |
?128.57 |
?70 |
|
ZD59E |
?190 |
?245 |
?200 |
?128.57 |
?70 |
|
ZD59I |
?190 |
?245 |
?200 |
?128.57 |
?70 |
|
HD5AA |
?190 |
?245 |
?200 |
?128.57 |
?50 |
|
WD5AC |
?200 |
?256 |
?210 |
?115 |
?50 |
|
WSSAA |
?200 |
?256 |
?196 |
?128.57 |
?50 |
|
WD5BA |
?240 |
?310 |
?235 |
?135 |
?70 |
|
WD5DA |
?260 |
?325 |
?250 |
?150 |
?80 |
|
機種 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
M |
|
WD34E |
535 |
133 |
20 |
91 |
105 |
294 |
430 |
35 |
6-M8-PCD?120 |
|
TF34E |
370 |
163 |
20 |
40 |
45 |
270 |
325 |
30 |
6-M8-PCD?120 |
|
HL34E |
406 |
137 |
20 |
71 |
96 |
245 |
310 |
30 |
6-M8-PCD?120 |
|
DS46E |
535 |
165 |
20 |
112 |
127 |
312 |
408 |
50 |
6-M8-PCD?146 |
|
DF46E |
535 |
234 |
24 |
45 |
65 |
373 |
470 |
50 |
8-M10-PCD?160 |
|
WD47E |
585 |
195 |
25 |
135 |
155 |
332 |
430 |
50 |
8-M10-PCD?180 |
|
WD59E |
800 |
220 |
35 |
170 |
200 |
462 |
600 |
56 |
8-M12-PCD?220 |
|
DD59E |
810 |
220 |
35 |
170 |
200 |
439 |
610 |
65 |
8-M12-PCD?220 |
|
DD59I |
810 |
220 |
35 |
170 |
200 |
439 |
610 |
65 |
8-M12-PCD?220 |
|
ZD59E |
810 |
318 |
35 |
72 |
102 |
537 |
610 |
65 |
8-M12-PCD?220 |
|
ZD59I |
810 |
318 |
35 |
72 |
102 |
537 |
610 |
65 |
8-M12-PCD?220 |
|
HD5AA |
842* |
280 |
30 |
145 |
170 |
483 |
672 |
69 |
8-M12-PCD?220 |
|
WD5AC |
845 |
220 |
30 |
188 |
220 |
512 |
625 |
50 |
8-M12-PCD?230 |
|
WSSAA |
895 |
280 |
30 |
55 |
80 |
580 |
815 |
80 |
8-M12-PCD?230 |
|
WD5BA |
910 |
380 |
35 |
60 |
70 |
723 |
840 |
72 |
12-M12-PCD?285 |
|
WD5DA |
1015 |
430 |
43 |
99 |
120 |
628 |
895 |
154 |
8-M12-PCD?300 |
4. 惟隆銑床直結式主軸規格書
|
|
