惟隆銑床皮帶式主軸

惟隆科技股份有限公司成立于1999年，于2001年通過ISO-9002質量體系認證。惟隆具有資深的主軸設計經驗，以專業制造團隊作后盾，并購置精密機械設備、檢測儀器及無塵潔凈隔離式組裝廠房等為基礎，生產CNC車床主軸、銑床主軸、精密復合式加工中心機主軸等各系列精密主軸。惟隆與國內知名大廠、學術機構、研究單位進行輔導配合及技術合作，以加強組裝、檢驗、測試設備，來強化公司內部ＱＡ訓練，以確保質量的穩定。為擴大供貨及服務能力及效率，已在大陸上海等地區設立發貨及售服中心，以滿足更廣大客戶的需求。

2. 惟隆銑床皮帶式主軸型號

2.1. 潤滑方式：油脂潤滑

2.2. 動平衡等級：G1(ISO 1940規范)

2.3. 溫升：15℃

惟隆銑床皮帶式主軸

機種	主軸規格	轉速	前軸內徑	前軸承形式	后軸承形式	軸端250/ 300mm 回轉精度	拉刀力	標準主軸 (最大)輸出功率	備注
KF34E	BT30	10,000~12,000	?45	70*2	70*2	8μm	250	2.2(3.7)kw
WS46E	BT40	8,000~12,000	?60	70*2	70*2	8μm	600	3.7(7.5)kw
TF46E	BT40	8,000~12,000	?65	70*2	70*2	8μm	700	5.5(11)kw
FX47E	BT40	8,000~12,000	?70	70*2	70*2	8μm	850	7.5(11)kw
NT47C	BT40	8,000~12,000	?70	70*4	70*2	8μm	850	7.5(15)kw
WL47C	BT40	6,000~12,000	?70	70*4	70*2	8μm	850	7.5(15)kw
WL47E	BT40	8,000~12,000	?70	70*2	70*2	8μm	850	7.5(11)kw
DL47E	BT40	8,000~12,000	?70	70*2	70*2	8μm	850	7.5(11)kw
ZS47C	BT40	8,000~12,000	?70	70*4	70*2	8μm	850	7.5(11)kw
ZS58C	BT50	6,000~8,000	?80	70*4	70*2	8μm	1300	11(22)kw
NJ59C	BT50	6,000~8,000	?90	70*4	70*2	8μm	1750	11(22)kw
NT59C	BT50	6,000~8,000	?90	70*4	70*2	8μm	1750	11(22)kw
WL59E	BT50	6,000~10,000	?90	70*2	70*2	8μm	1750	11(18.5)kw
WL59I	BT50	6,000~10,000	?90	70*3	70*2	8μm	1750	11(18.5)kw
ZL5AA	BT50	4,500	?100	NN*1	NN*1	8μm	1750	15(22)kw
NJ5AC	BT50	6,000~8,000	?100	70*4	70*2	8μm	1750	15(22)kw
ZS5BA	BT50	3,000	?110	NN*1	NN*1	8μm	1750	15(37)kw
HT625A	BT50	2,500	?140	NN*1	NN*1	8μm	2300	18.5(37)kw

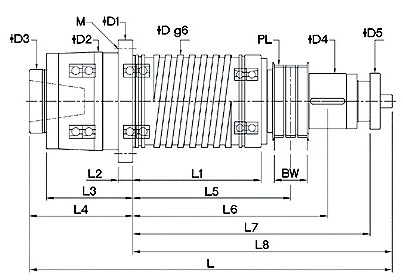

3. 惟隆銑床皮帶式主軸尺寸表

機種	?D	?D1	?D2	?D3	?D4^*1	?D5	M	L
KF34E	?100	?138	?104	?60	?75	---	6-M8-PCD?120	346
WS46E	?120	?164	?130	?78	?62	?62	6-M8-PCD?146	425
TF46E	?140	?185	?140	?83	?88	?80	8-M10-PCD?160	435
FX47E	?140	?180	?146	?88	?140	?62	8-M10-PCD?160	474
NT47C	?150	?202	?155	?88	?80	?80	8-M10-PCD?180	540
WL47C	?150	?205	?155	?88	?88	?88	8-M10-PCD?180	510
WL47E	?150	?202	?155	?88	?88	?88	8-M10-PCD?180	510
DL47E	?150	?200	?150	?85	?79	?90	6-M12-PCD?175	455
ZS47C	?155	?202	?155	?88	?88	?88	6-M10-PCD?176	510
ZS58C	?155	?208	?165	?107	?93	?94	6-M10-PCD?180	610
NJ59C	?170	?250	?200	?105	?114	---	6-M12-PCD?220	859*3
NT59C	?190	?246	?200	?128.57	---	?140	6-M12-PCD?220	650
WL59E	?190	?245	?200	?128.57	?148	?110	8-M12-PCD?220	625
WL59I	?190	?245	?200	?128.57	?148	?110	8-M12-PCD?220	625
ZL5AA	?190	?245	?200	?128.57	-	-	8-M12-PCD?220	864
NJ5AC	?210	?270	?220	?115	?114	---	6-M12-PCD?240	967
ZS5BA	?220	?275	?220	?135	?155	?134	12-M12-PCD?250	846
HT625A	?270	?335	?270	?170	-	-	8-M16-PCD?300	769

機種	L1	L2	L3	L4	L5	L6^*1	L7	L8	PL	BW
KF34E	140	20	87	103	170	200	---	243	5GT-60T	30
WS46E	168	16	117	127	208	250	250	298	8YU-46T/5GT-68T/60T	50
TF46E	238	24	45	65	280	320	345	370	5GT-68T	55
FX47E	190	25	115	135	233	202	309	339	5GT-68T	40
NT47C	197	25	155	135	270	340	395	405	8YU-44T	45
WL47C	200	25	115	135	265	350	-	375	8YU-48T/5GT-68T/60T	40
WL47E	200	25	115	135	265	326	316	104/-	8YU-48T/5GT-68T/60T	40
DL47E	205	24	114	127	250	290	322	328/324.4^*2	8YU-48T	45
ZS47C	204	25	115	135	265	330	360	375	8YU-48T/5GT-68T	40
ZS58C	215	25	145	174	265	330	398	436	8YU-4BT	55
NJ59C	200	30	168	200	283	335	--	-	8YU-50T	60
NT59C	224	30	170	200	300	---	420	450	8YU-65T/48T	85
WL59E	220	35	170	200	295	235	395	425	8YU-60T/5GT-72T	85
WL59I	220	35	170	200	295	235	395	425	8YU-60T/5GT-72T	85
ZL5AA	380	30	145	170	495	---	---	914	8YU-72T	100
NJ5AC	289	30	216	250	382	435	---	447	8YU-56T	60
ZS5BA	450	40	100	120	505	575	615	726	8YU-80T	90
HT625A	330	30	98	123	483	-	-	646	14M-56T	100

備注:*1 主軸定位裝置相關位置。 L6：主軸定位傳感器安裝處。

*2 拉刀桿末端的實際位置。 L7：反扣環位置。

4. 惟隆銑床皮帶式主軸規格書
